Was ist das? Schaltplan für Verstärker gesucht

[magge258]

Hi,

da mein Subwoofer nicht funktioniert und ich Radio, Verkabelung und Subwoofer als Fehlerquelle ausschließen kann, habe ich mal meinen Verstärker zerlegt und beim durchmessen auch einen Fehler gefunden.

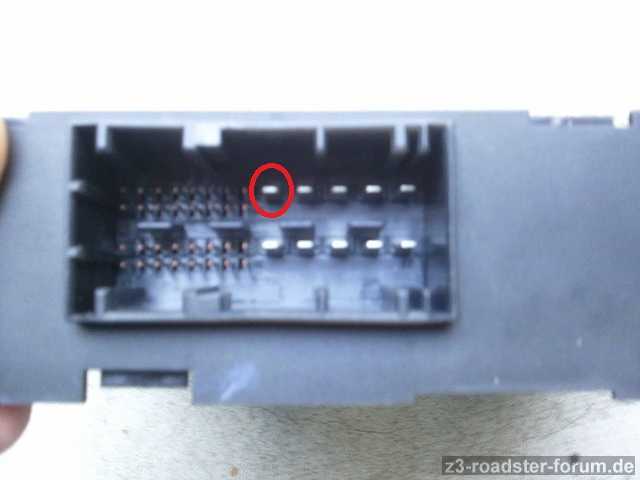

Der auf Foto 34 markierte Pin funktioniert nur in eine Richtung sprich nur wenn ich Plus ODER Minus drauf gebe, ich weiß leider nichtmehr genau, was es war. Alle anderen Pins in der Reihe darunter und rechts daneben funktionieren in beide Richtungen, d.h. egal ob ich Plus oder Minus anlege.

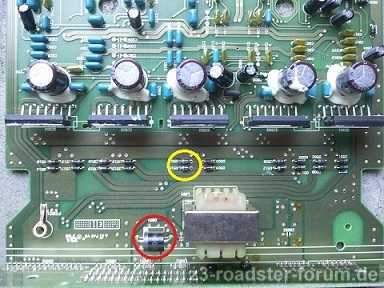

Ich vermute dass das rot markierte Bauteil auf Foto 33 die Ursache ist, da es den Strom nur in eine Richtung durchlässt. Die gelb markierten Bauteile lassen den Strom in beide Richtungen durch.

Ich war heute damit beim Elektriker, da ich selber nicht so viel Ahnung von Elektrik habe, und er meinte, dass warscheinlich ein ec defekt sei. Er benötigt aber einen Schalplan damit er weiß, welches er durchmessen muss.
Ein befreundetr KFZ-Mechatroniker meinte jedoch, dass wahrscheinlich das rot markierte Bauteil auf Foto 33 defekt ist.

Weiß vielleicht jemand, ob dieses Bauteil zum Subwoofer gehört oder wo ich einen Schaltplan für den Verstärker bekomme oder welches ec zum Subwoofer gehört?
Es handelt sich um das HiFi System (nicht HK).

[Steinbeizzzer]

Servus,
das einzige was ich klar erkennen kann inst das rotumrandete auf Foto33, das ist eine Diode die lässt den Strom nur in eine Richtung durch ist also normal.
Das rote in 34 sollten Kondensatoren sein (der Bauform nach)kan auch was anderes sein und dein EC ist ein IC (Intergated Chip).
Kondensatoren sperren bei Gleichstrom wenn sie Ihre Kapazität erreicht haben um sowas vernünftig durchzumessen brauchts ein Oszi da Du beim Messen die restliche Schaltung mitmisst.
Schaltplan hab ich leider nicht

[MDuprau]

Hallo,

sowohl "gelb" als auch "rot" sind Dioden, nur unterschiedliche Typen.
"rot" ist eine Leistungs-Diode für den Step-Up-Wandler der den Transformator füttert.
Die Dioden "gelb" funktionieren als Gleichrichter für die Spannungsversorgung der Verstärker-Chips oberhalb "gelb".

Ohmisch kannst du dort kaum was messen, eher die Spannungen hinter den Gleichrichtern.

Wenn dort alles ok ist, dann ein Testsignal an den Eingang geben und per Scope die AMP's durchchecken.

MfG Mark

[magge258]

danke für die schnellen Antworten und sorry für die schlechten Bilder.
Hab schnell mal bessere gemacht.

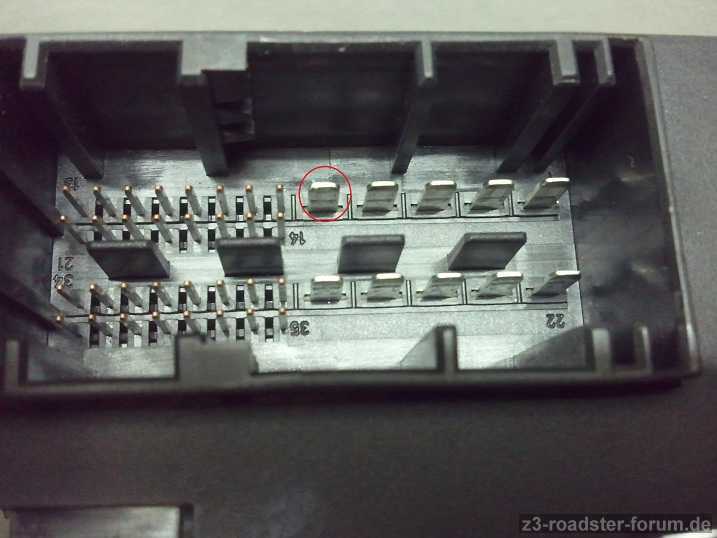

Bei Foto 34 handelt es sich um die Pins auf die der Stecker mit dem Kabelbaum angeschlossen wird. Ist jetzt auf Foto 36 besser zu sehen. Der markierte Pin lässt den Strom nur in eine Richtung durch. An diesem hängt auch ein Kabel für den Subwoofer. Ich denke mal hier liegt mein Problem.

Wenn ich das richtig verstanden habe, lässt die rot markierte Diode auf Foto 34 den Strom nur in eine Richtung durch, aber die gelb markierten Dioden lassen den Strom in beide Richtungen durch?

Kann ich den Schaltplan für den Verstärker bei BMW kaufen? Mein Elektriker tippt auf ein defektes IC. Er meinte aber er braucht einen Schaltplan, da es zu aufwändig wäre, alle IC's durch zu messen.

[magge258]

ich glaub ich habe jetzt schon das halbe Internet durchsucht, aber ich finde keinen Schaltplan.

Wäre es möglich, dass das mittlere IC für den Subwoofer ist? Da hier die Dioden so "alleine" stehen.
Nach meiner Logik gibt es immer 2 Dioden für einen LS (Plus und Minus) das passt bei mir genau. Ohne Subwoofer sind 8 LS verbaut. Da der Subwoofer 2x Plus und 2 Minus hat benötigt er auch 4 Dioden (die in der Mitte) und der IC dahinter gehört zu den jeweiligen Dioden. Könnte doch sein oder?


Eine IC einfach auf Verdacht tauschen zu lassen ist mir zu teuer. Mein Elektriker meinte ein IC kostet ~15€ und der Einbau ~45€.

[MDuprau]

Ohje, hast du eigentlich gelesen was ich geschrieben habe ?
Google doch mal nach "Gleichrichter Wiki" ...

MfG Mark

[magge258]

Ja ich habe es gelsen. Aber ich habe von Elektonik eigentlich keine Ahnung.
Ist es aber nicht so, dass jeder LS seinen eigenen Gleichrichter hat?

[z3-780]

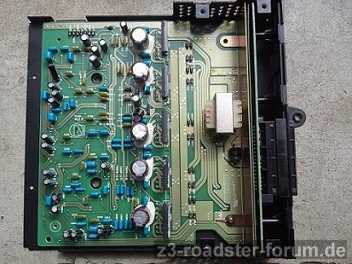

Wäre es nicht einfacher mal die BMW-Teilenummer von dem Verstärker mit zuteilen mit einem Foto wo man den kompl. Verstärker sieht.
Es gibt so viele die noch Teile rummliegen haben weil sie in ihren ZZZ was gescheites eingebaut haben und für kleines Geld Teile abgeben.

Dein Eletrofutzi kann ohne Schaltbild nix machen aber wir sollen Kaffee lesen an Hand von ner Macroaufnahme und sagen was kaputt ist.

Gruß Hans

[magge258]

Die Teilenr. von dem Verstärker ist 65 12-8 380 958

Ist es auch möglich, ohne größeren Aufwand einen Verstärker aus dem Zubehör einzubauen und Radio/LS zu behalten? Der Verstärker sollte wenn möglich von der Größe an den originalen Einbauort passen.

[MDuprau]

Ja ich habe es gelsen. Aber ich habe von Elektonik eigentlich keine Ahnung.
Ist es aber nicht so, dass jeder LS seinen eigenen Gleichrichter hat?

Und auch gegoogelt ?

Wohl eher nicht, die fünf Gruppen a' vier Dioden arbeiten alle als Gleichrichter um aus der Pseudo-Wechselspannung aus dem Transformator (der dicke Klotz) fünf mal eine Gleichspannung zu erzeugen. Die Gleichspannungen benötigen die fünf Hybridbausteine (die schwarze Klötze mit den vielen Anschlüssen) damit die mehr als nur 10-15W RMS erzeugen können.

Da mit einem Ohm-Meter herum zumessen macht eher mehr kaputt als das es hilft.

Wenn dein Elektriker wirklich n Plan von sowas hätte, dann bräuchte er keinen Schaltplan, weil das Teil wirklich nach einem 0815-Schema aufgebaut ist.

MfG Mark
