Lautsprecher im Fußraum ohne Funktion

[PetersZ3]

Hallo Tom,

so war es auch hier. Mein Nachbar und Freund hat genau dieses Relais ausgetauscht und alles geht wieder wie neu.
Er war allerdings verwundert, das ausgerechnet das einzige elektromechanische Teil auf der Platine seinen Geist aufgegeben hat.
Ich hab die Gelegeheit auch genutzt, um die Einbauschächte der Lautsprecher etwas mit Schaumstoff zu dämmen.
Also ich finde, die Anlage hört sich jetzt richtig gut an.

LG Peter

[VauZwei]

Hi Peter,
perfekt! So muss es laufen...
Gruß Uwe

[BigTom]

Es erstaunt mich auch, dass so ein Teil kaputt geht. Der Service-Meister in der Fachwerkstatt hat behauptet, eine Endstufe kann nicht kaputt gehen! Nun kann ich ihm erklären, dass es nicht nur bei meinem Wagen vorgekommen ist.

Es freut mich, dass es auch bei dir wieder funktioniert.

Beste Grüße, und allzeit gute Fahrt mit dem Zetti
Tom

[ortsmitte]

Wurde hier im Forum schon beschrieben. Zusätzlich hat Peter_Z im Forum den Schaltplan dazu. Und ja, ohne Plan ist es blöd, zudem kommt der spezielle Stecker am Kabelbaum in dei Verstäkerplatine hindazu. Empfehle Dir daher, zunächst die original Platine für kleines Geld wieder in Gang zu setzen und ggf. den Fußraum
Gruß Uwe

HILFE: Ich wollte heute beide Tieftöner im Fußraum tauschen. Rechts bis dahin kein Problem, links: am LS hängt der beschrieben Verstärker dran, an einem fetten Kabelbaum!

Frage: wie kann ich den normalen Tieftöner nun an das ganze Kabelgewirr anschließen? Hat jemand auf die Schnelle einen Belegungsplan der Kabelbaums?

Danke!!!

PS: Habe nen 2001 er FL

[Steinbeizzzer]

guggst Du: Schaltpläne Modelljahrgang 2001/2002

[ortsmitte]

guggst Du: Schaltpläne Modelljahrgang 2001/2002

Danke!

Ich kann diesen Plan leider nicht lesen, Konkret: ich weiß immer noch nicht, welche Farbe (Kabel) welche Funktion hat.

Hat sich nun aber erledigt. Ein Kollege hat es hinbekommen.

Gruß
David

[RealWinny]

Hi zusammen, ich habe dasselbe Problem und meine Lautsprecher in den Fußräumen gehen nicht mehr. Wie hier beschrieben hängt am linken Lautsprecher eine Platine mit einem Relais.

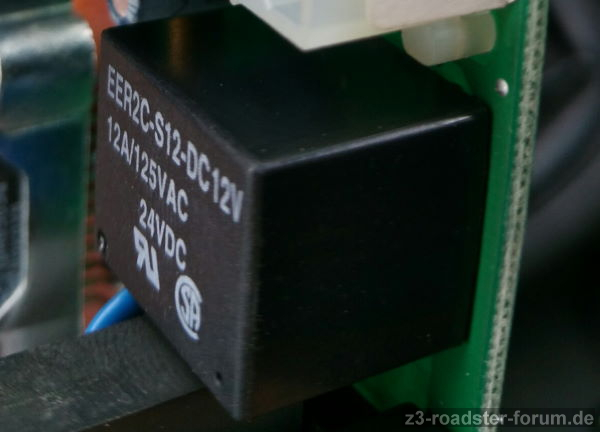

Es handelt sich dabei um ein "EER2C-S12-DC12V", das ich so allerdings nicht mehr finde. Hat zufällig jemand eine Ahnung, mit welchen Relais ich das ersetzen könnte? Bzw. was haben denn diejenigen gemacht, die das Relais getauscht haben?

Relais

[RealWinny]

Für alle, die dieses Problem vielleicht auch mal haben werden:

Das fotografierte Relais (EER2C-S12-DC12V) habe ich nirgends mehr herbekommen, stattdessen aber das Relais "943-1c-12ds-dc12v-7a-5pin T73" auf Aliexpress gekauft. Das funktioniert bei mir ebenso.
