USB Buchse statt heizbare Heckscheibe

[Transistor]

Hallo zusammen,

Nachdem ja immer mehr Geräte zum auflanden eine USB Buches nutzen (Handy, Navi, Tablet...)
fände ich es ganz schön, auch eine Anschluss zum Aufladen dieser Geräte im Z3 zu haben. Da der Adapter für den Zigarettenanzünder nur nervig ist.

Hier im Forum gibt es bereits eine Lösung.
Aux-In mit Ladefunktion

Diese Lösung finde ich nicht schlecht, jedoch ist das bei mir leider so nicht umsetzbar, da mein Z3 eine Alarmanlage, el. Verdeck und eine Hardtopvorbereitung hat. Somit sind zwischen den Sitzen alle 3 Steckplätze für Schalter belegt. Irgendwo Löcher in die Verkleidung bohren geht gar nicht!

Da mein Z3 aber reines Sommerfahrzeug ist und kein Hardtop mehr bekommt, kann ich sehr gut auf den Schalter für die heizbare Heckscheibe verzichten. Daher möchte ich den Schalter für die Heizbare Heckscheibe durch eine USB Buchse ersetzen. Idealerweise liegt auch schon Zündungsplus (Kl15) abgesichert mit 5A (F23) an diesem Schalter. Ein KFZ USB Wandler sollte wohl noch irgendwo unter der Mittelkonsole verschwinden. Damit wäre das elektrische schon mal gelöst.

Mein Problem ist nur: welche USB Buchse aus dem BMW Regal passt anstelle des Schalters für die Heizbare Heckscheibe? Die typischen Buchsen mit Aux und USB haben alle die Breite wie die Diode für die Alarmanlage (mittlerer Steckplatz) und damit zu schmal. Zumindest war das im 1er und 3er so, wo ich nachgesehen habe.

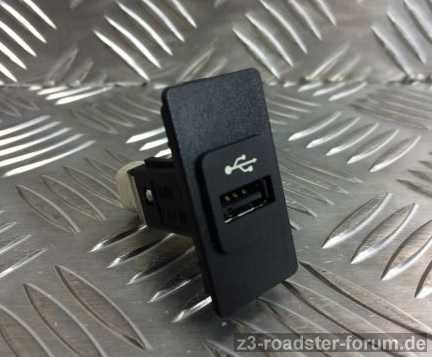

Beim Stöbern habe ich folgenden Stecker mit Adapterplatte gefunden.
Dieser soll die BMW Nummer 9167196 haben. Bei der Nummer finde ich jedoch nur die eigentliche USB Buchse und nicht die Adapterplatte, wie auf dem Bild zu sehen.
Gibt es zu der Platte eine eigene Nummer? Und kann mir jemand sagen ob die Adapterplatte von der Breite als Ersatz für den Schalter der heizbaren Heckscheibe passt? Oder gibt es noch eine andere passende USB Buchse?

Gruß Transistor

[Zzz3-BO-1]

hi ... guckst du hier <klick> ... mein USB/Klinke ist die schmale Variante und paste in die Mitte

ev ist auch diese Variante etwas:

Teilenummer 84109230248 (Mini R5x) -> Leebmann
Bildposition 1
(Angabe ohne Gewähr, ob's past, erster Eindruck ist aber stimmig ...)

[ externes Bild ]

[adrohe]

Hallo
das hätte ich auch gerne...so eine USB Buchse, nur zum laden von Geräten.
ich hab von Elektrik nicht so viel Ahnung,
was muss ich da beachten ? wie wird das angeklemmt ? und welche Teile brauch ich ?
gibt da eine Einbau-Anleitung von ?

oje....viele Fragen, Danke schonmal im vorraus für Antworten
Gruß A.D.

[markus-63]

Wie wäre es denn damit:

http://www.lightinthebox.com/de/12v-2-1 ... s_shopping

Ich denke, das könnte man problemlos in die Mittelkonsole neben den Schalter für Sitzheizung etc. einbauen.

Viele Grüße,

Markus

[Transistor]

Teilenummer 84109230248

Hier Vermute ich, dass diese USB Buchse zu schmal ist. Dürfte eher die Breite der Alarmanlage haben.

Aber in deinem verlinkten Beitrag wurde über die Abdeckplatte diskutiert.
Die sollte die Nummer 64 11 8 400 710 haben. Die werde ich mir besorgen und dann die Feile ansetzen, dann sollte doch so etwas raus kommen wie auf dem Bild im ersten Beitrag.

was muss ich da beachten ? wie wird das angeklemmt ? und welche Teile brauch ich ?
gibt da eine Einbau-Anleitung von ?

Du brauchst:
- KFZ USB Wandler für den Zigarettenanzünder
- USB Buchse (ggf Abdeckplatte so wie ich das vor habe)

Dann den Wandler zerlegen, die Anschlüsse des Schalters für die Heizbare Heckscheibe an den Wandler löten. Den 5V Ausgang des Wandlers an deine USB Buchse anschlißen und das sollte es gewesen sein.
Wenn du möchtest kann ich das ganze ordentlich dokumentieren und dann hier zur Verfügung stellen.

Gruß Transistor

[adrohe]

hallo Transistor
das wäre super, wenn du das genau beschreiben würdest
DANKE
Gruß A.D.

[Toni]

Hallo Transistor,

gegen ein Dokument für unseren Downloadbereich hätte ich auch nichts einzuwenden.

Wenn du möchtest kann ich das ganze ordentlich dokumentieren und dann hier zur Verfügung stellen.

Gruß Toni

[Transistor]

Hallo zusammen,

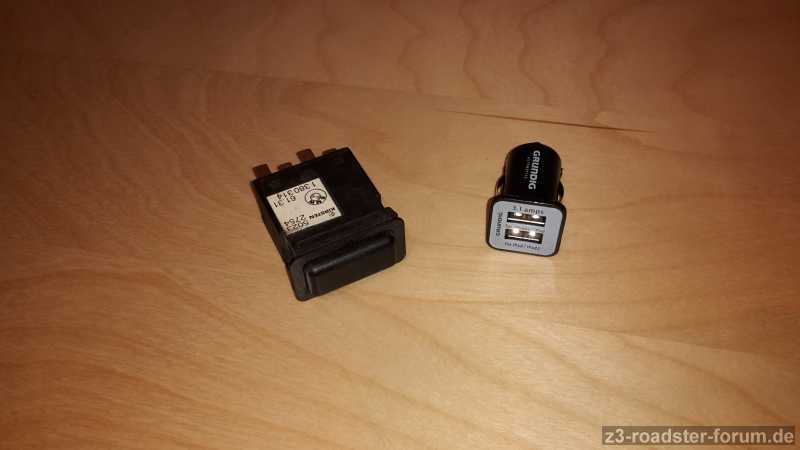

wie das Leben manchmal so spielt, ist mir am Samstag beim stöbern in der Garage ein Schalter für die Nebelscheinwerfer eines E30 / E34 in die Hände gefallen. Und der passt genau dort hin wo mal der Schalter für die heizbare Heckscheibe war . Das Gehäuse ist so groß, dass darin die komplette Elektronik eines KFZ USB Wandlers verschwindet. Zumindest wenn man den Dremel ansetzt und seitlich etwas wegnimmt .

Das waren die Teile, mit denen alles begann.

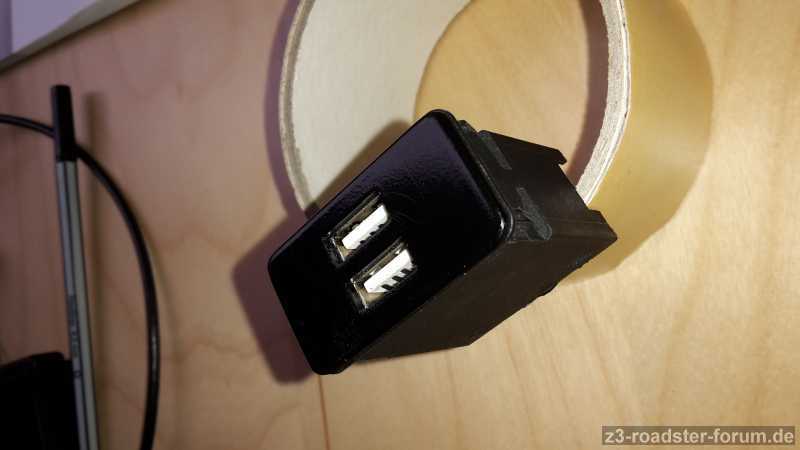

Nach etwas dremeln, schleifen, kleben, lackieren wurde das daraus

Jetzt fehlt nur noch ein passes Gehäuseunterteil mit dem Anschluss der heizbaren Heckscheibe, wo das Gehäuse von unten verschließt. Dies passt dann gleichzeitig an den Kabelbaum der im Z3 liegt, somit muss dort nichts abgeschnitten und gelötet werden.
Ich werde weiterhin bereichten und alles ausführlich dokumentieren.

Gruß Transistor

[Zzz3-BO-1]

Mal ein Hinweis in Sachen USB Kfz-Stecker 12VDC für 12V Buchse im Auto:

Bei einigen *preiswerten Modellen* kann es vorkommen, dass diese empfindlich den Radio-UKW-Empfang stören. -> halt' Asien-CE

-> getestet bei Modellen mit Scheiben-Antennen.... Beim Zeit fällt dieses meist' nicht auf. Trotzdem weist dieses auf eine schlechte Qualität hin.

Des Weiteren sollte getestet werden, ob das eigene Mobiltelefon/Tablet damit überhaupt lädt:

Grund sind die *Kennung* die jedes Netzteil / Ladegerät hat (in Form von R-Werten/Widerstandswerten auf den Daten-Pin's) - dadurch *erkennt* jedes zu ladende Gerät, welchen Ladestrom das Netzteil/Ladegerät liefern kann. Fehlt dieser R-Wert, so lädt das Mobiltelefon/Tablet nicht! (Getestet wurde dieses mit Samsung und Apple Geräten)

Fazit für jeden, der so etwas wie oben umsetzen möchte:
testet vorher die Kombination aus 12V Ladegerät und Mobiltelefon .... spart Zeit und Ärger.

@Transistor: schön und sauber umgesetzt.

[Transistor]

Hallo zusammen,

Mal ein Hinweis in Sachen USB Kfz-Stecker 12VDC für 12V Buchse im Auto:

Bei einigen *preiswerten Modellen* kann es vorkommen, dass diese empfindlich den Radio-UKW-Empfang stören. -> halt' Asien-CE

-> getestet bei Modellen mit Scheiben-Antennen.... Beim Zeit fällt dieses meist' nicht auf. Trotzdem weist dieses auf eine schlechte Qualität hin.

Des Weiteren sollte getestet werden, ob das eigene Mobiltelefon/Tablet damit überhaupt lädt:

Grund sind die *Kennung* die jedes Netzteil / Ladegerät hat (in Form von R-Werten/Widerstandswerten auf den Daten-Pin's) - dadurch *erkennt* jedes zu ladende Gerät, welchen Ladestrom das Netzteil/Ladegerät liefern kann. Fehlt dieser R-Wert, so lädt das Mobiltelefon/Tablet nicht! (Getestet wurde dieses mit Samsung und Apple Geräten)

Fazit für jeden, der so etwas wie oben umsetzen möchte:
testet vorher die Kombination aus 12V Ladegerät und Mobiltelefon .... spart Zeit und Ärger.

Super Hinweis!

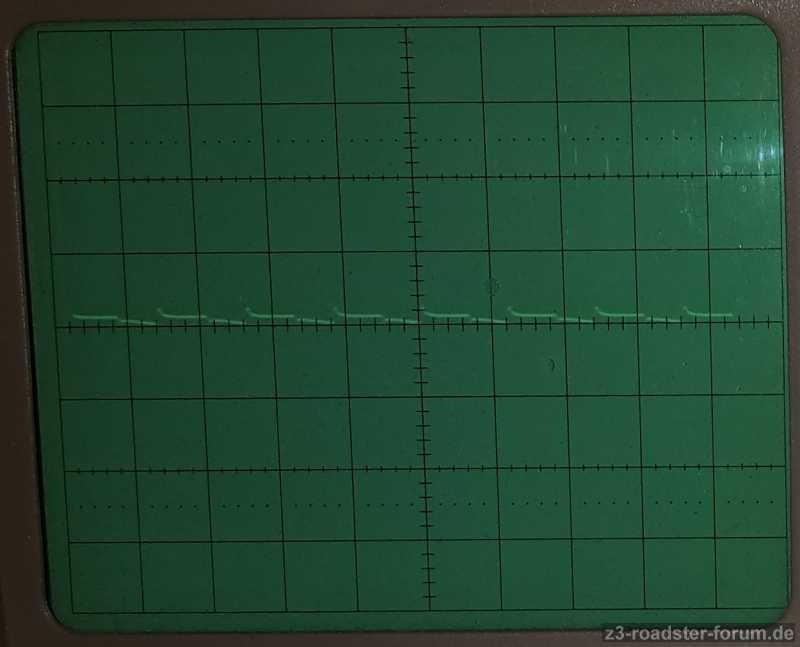

Ich habe den von mir genutzten KFZ USB Wandler mal an das Oszi gehängt und mir mal das Resultat angeschaut was auf die Leitung zurück gekoppelt wird. Da kommt einem Fast das K****n.
Aber eigentlich auch logisch: Es wird hier ein Schaltnetzteil verwendet, welches im Vergleich zu einem linear Netzteil, sehr effizient arbeitet und auch kaum Wärme abgibt. Da hier aber die Spannung sehr schnell geschalten wird hat man als ungewollten Nebeneffekt solche Störungen. Dies kann man idealerweise durch einen Kondensator filtern. Für den ist aber in einem so kleinen Gehäuse kein Platz. Also ist im Fall eines KFZ USB Wandlers wirkt die Autobatterie der Kondensator....

Also im Details sieht es so aus:

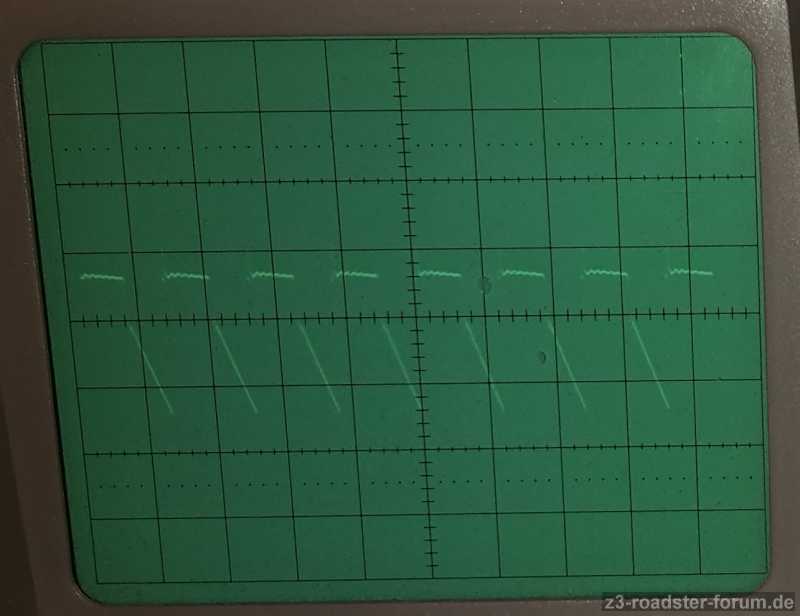

Es ist ein Rauschen von ca. 0,4V bei einer Frequenz von ca. 500Kz zu erkennen, sobald das Handy zu laden angeschlossen wird.

Also kurzerhand noch 2 Kondensatoren zum Entstören angelötet, welche in dem genutzten Schaltergehäuse vom E30 noch genug Platz haben.
Und siehe da, das Rauschen auf der Leitung ist nur noch 0,1V.

Wie es sich natürlich im Auto verhält, und ob das Radio gestört wird, das hängt jetzt von einem Praxisversuch ab.

Ich berichte weiter

Gruß Transistor
