Hamann Hardtop Heckscheibenheizung Schalter Verkabelung

[krisidk]

Hallo Gemeinde,

ich habe ein Hardtop der Firma Hamann. Seit bestimmt 6 Jahren, seitdem ich das Hardtop ersteigert habe liegt bei mir der Zusatzschalter für die Heckscheibenheizung im Keller und das Anschlusskabel welches aus dem Hardtop baumelt, lasse ich seit 6 Jahren rumbaumeln.
Nachdem ich nun ein wenig dem Bastelwahn verfallen bin (habe die letzten Wochen das Aerodynamik Heck und Seitenschweller verbaut) wollte ich nun endlich auch mal die Heckscheibenheizung in Gang bringen. Habe schon alles hier in der Suche durchforstet aber keinen passenden Beitrag finden können, da immer nur über das Wiesmann oder original BMW Hardtop gesprochen wird.

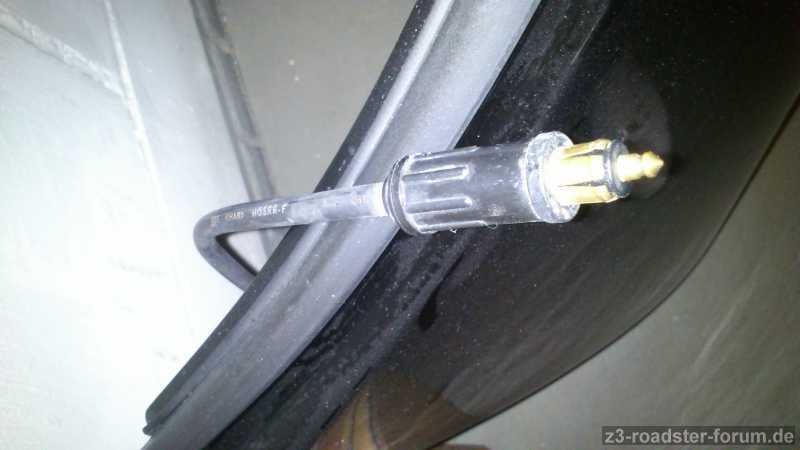

Und zwar verstehe ich einfach nicht wie ich das Ende des Kabels, welches aus dem Hardtop baumelt mit dem Schalter für die Heckscheibe verbinden soll. Nur zur Info der Stecker der aus dem HArdtop baumelt sieht aus wie so ein USB Ladeteil das man in den Zigarettenanzünder steckt. DAmit Ihr versteht was ich meine hier ein Foto des Steckers welcher aus dem Hardtop baumelt und der Heckscheibenschalter...
Wäre sehr dankbar wenn evtl. einer von Euch einen Rat parat hat oder evtl. sogar slebst das Hamann Hardtop hat. Verstehe einfach nicht wie ich das Verbinden soll.
Danke

[muhaoschmipo]

Ich würde sagen da fehlt das Kabel vom Schalter zum Stecker. ..da ist dann best7mmt auch das Gegenstück zum Stecker dran

[Zzz3-BO-1]

Hi,

das ist die alte Form des 12V KFZ Norm Steckdose DIN ISO 4165

eba. Link

-> somit Steckdose besorgen, mit Leitung versehen, zum Schalter ziehen, und gucken, ob da der Kabelbaum des orig. Heckscheibenschalter irgendwo zurückgebunden zu finden ist (Mittelkonsole hinten) - weiter Info's können dir sicher erfahren Hartop-Einbauer hier im Forum geben. Und vielleicht gibt es ja auch einen, der dir sagen kann, ob es eine Einbau-Steckdose (verbaut/eingebaut) oder eine Steckkupplung (lose verlegt) ist.

[krisidk]

Hey Zzz3-BO-1,

ich danke Dir für die Links!!! War echt hilfreich deine Antwort
Ja hab auch gelesen, dass der Heckscheibenschalter irgendwo unter der Mittelkonsole in der Nähe von der Handbremse sein müsste. Aber eine Frage hab ich noch wie genau Du das meinst... Ich meine ich hab ja den Heckscheibenschalter (im ersten Bild zusehen) kann der dann komplett wegfallen? Oder muss ich diesen mit dem Kabelbaum in der Mittelkonsole zusammenstecken und von diesem aus dann die Steckdose zwischenbasten und mit dem 12V Stecker aus Bild Nr2 zusammenstecken. Wenn ich die Heckscheibe dann einschalten will muss ich nur den Heckscheibenschalter hinter der Handbremse betätigen. So hab ich mir das vorgestellt
Wie genau Du das jetzt unten gemeint hast versteh ich noch nicht ganz.... Sorry.

[Steinbeizzzer]

In der Mittelkonsole ist das Anschlußkabel für den Heckscheibenheizungsschalter versteckt, von da bekommst du die Versorgungsspannung für den Schalter den Du ja schon hast, vom Schalter zur Heizung bzw zu dem Rundstecker brauchst Du ein Kabel.
Ich hoffe es ist jetzt ein bischen verständlicher

[krisidk]

Ja, so hatte ich mir das auch vorgestellt Danke für deine Antwort!
Ich werde mir die Tage mal die nötigen komponenten besorgen, also eigentlich nur die Steckdose für den Rundstecker und werde berichten ob es geklappt hat.
Wie immer eine tolle Hilfe das Forum hier
Danke

[Steinbeizzzer]

Die Schalterbelegung falls Du sie brauchst:

Pin 7: GR/RT Kommt vom Lichtschalter
Pin 5: Klemme 15 12V Zündungsplus
Pin 4 und 8 Masse
Pin 3 geht zu Deinem Stecker 12V
Viel Spass beim basteln
Fred

[krisidk]

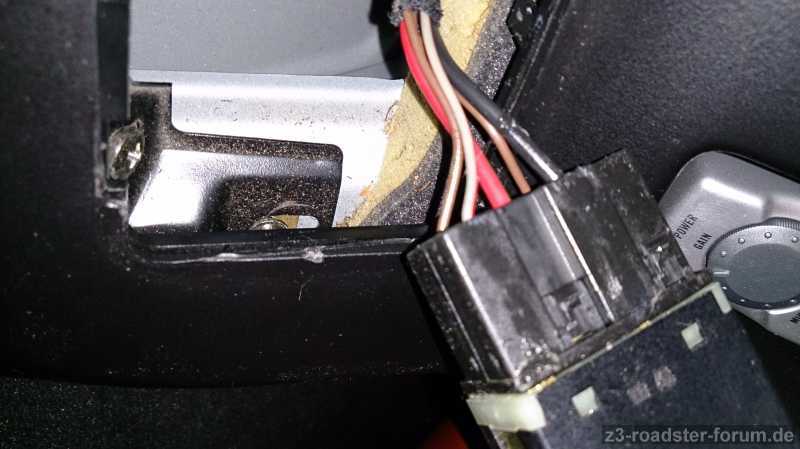

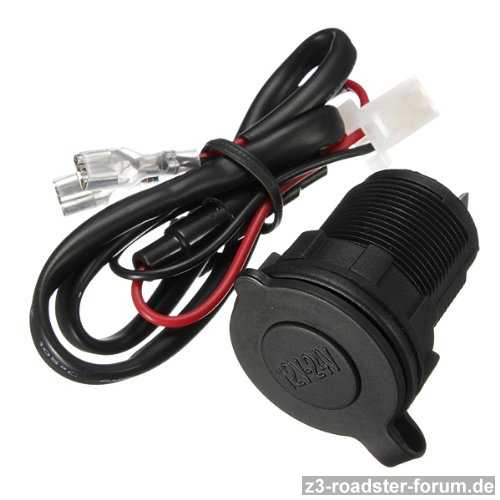

Hallo steinbeizzzer, schau mal hab vorhin den heckheizungs Stecker mit dem Stecker unter der Mittelkonsole verbunden. Wie soll ich denn jetzt die normsteckdose damit verbinden? Soll ich vom heckstecker(1.Bild) Kabel abzwicken und mit der normsteckdose verbinden? Wenn ja welche kabel sind es die ich mit der normsteckdose verbinden muss...aus dem 2.Bild sieht man die normsteckdose die ich kaufen will (so sehen ja eigentlich alle aus) da ist immer ein schwarzes und ein rotes Kabel abgehend von der normsteckdose. Wohin damit an den heckscheibenheizungs Stecker??? Sorry wenn ich so fragen stelle aber mit Elektrik hab ichs nicht so.

[Steinbeizzzer]

Servus,
das dicke schwarze Kabel geht zum Heizungsstecker, der muss in der linken Seite, da musst du suchen.
Ich denke er ist im Bereich der das Kabel vom Verdeck abdeckt.
Das schwarze Kabel musst Du an das rote vom Stecker packen, da ist eine Einstecksicherung dran.

[krisidk]

Ach sooooo..... nur um sicher zu sein. Redest Du etwa davon? Auf der Linken Fahrerseite ist also noch ein Stecker versteckt??
