Stoßdämpfer hinten falsch zusammengebaut?

[der_Thomas]

Hallo,

wie ihr wisst, war der Überraschungsei-Z3 ja zu einer Teilrestaurierung und es wurde leider echt viel gepfuscht.
Nachdem nun der rechte Längslenker getauscht wurde (https://www.z3-roadster-forum.de/forum/viewtopic.php?f=19&t=35604) bin ich nun das erste mal mit dem Z3 mehr als 5 km gefahren und bereits bei halbwegs gröberen Unebenheiten poltert es stark von hinten rechts.
Das Reserverad ist abgebaut, der Kofferraum ist auch leer (Bordwerkzeug samt Schale ausgebaut).
Die Verschraubung Stoßdämpfer an Stützlager habe ich geprüft und meines Erachtens nach ist die Mutter fest genug, ABER:

Ich habe den Teppich im Verdeckkasten hochgeklappt und die Gummikappe über den Stützlagern abgelassen. Bereits bei normaler Fahrt auf ebener Straße höre ich von hinten vom Stützlager permanent ein metallisches Klingeln.

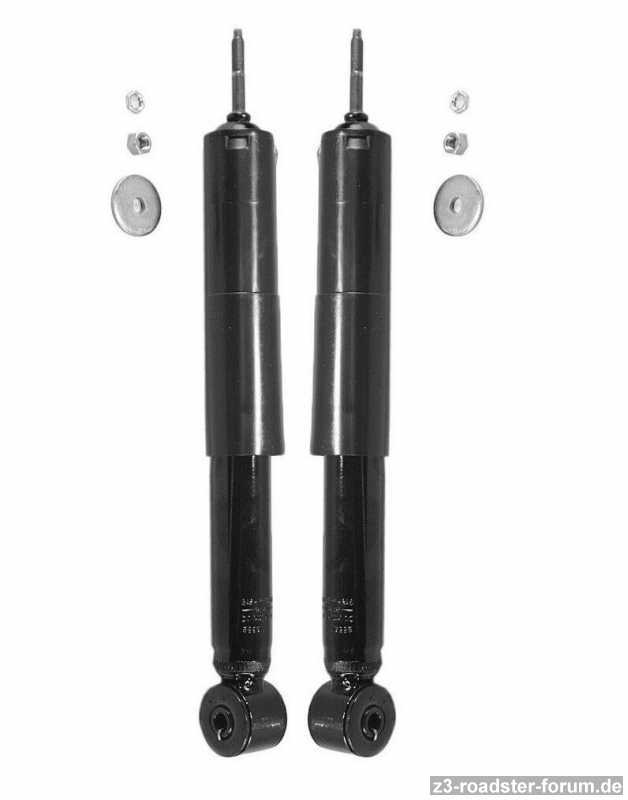

Verbaut sind Monroe-Stoßdämpfer mit einer etwas anderen Staubschutzkappe. Die sehen so aus, man beachte besonders den oberen Bereich mir dem Knubbel.

Stoßdämpfer

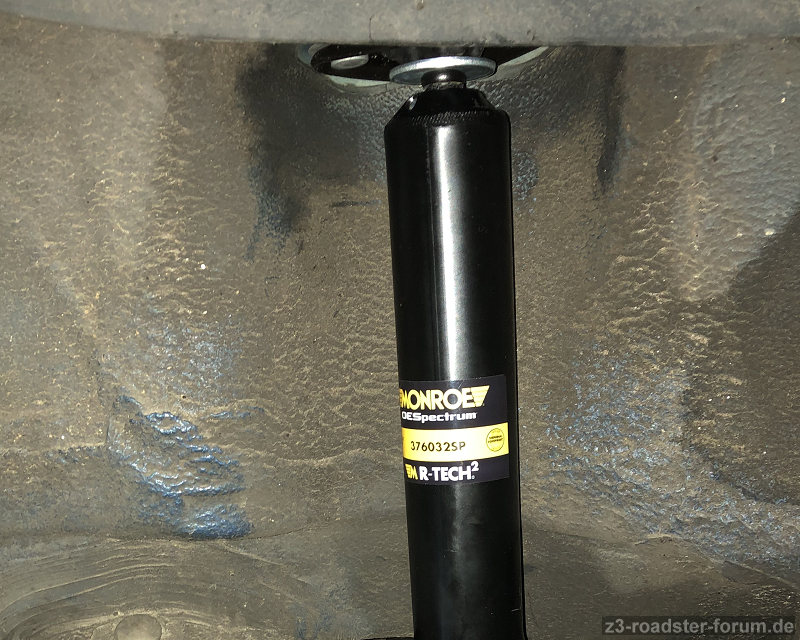

Eingebaut wurde es so, der Stoßdämpfer wurde mit dem Knubbel direkt unter das Stützlager geschraubt.

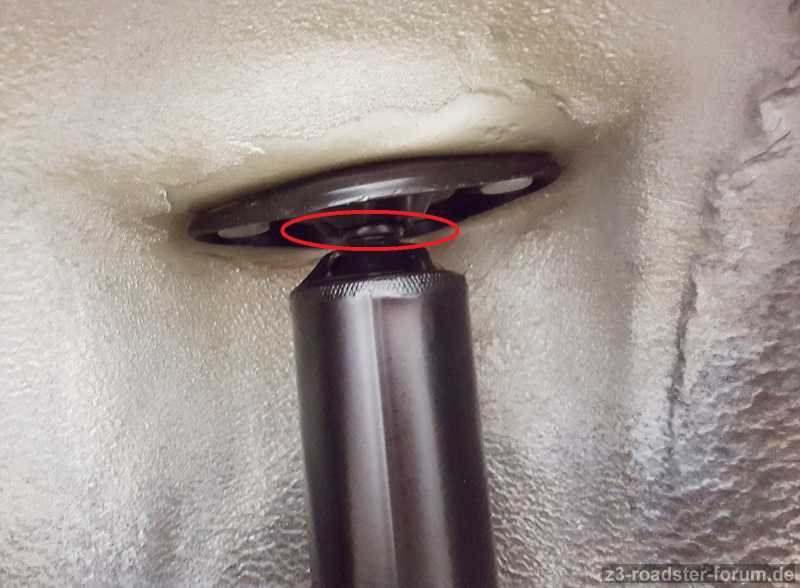

Keine Stütztopf im rot markierten Bereich

Beim Originalstoßdämpfer wird die Staubschutzkappe von einer großen gebogenen Unterlegscheibe gehalten, dem Stütztopf. Auf diese wird auf die Oberseite noch eine Gummischeibe geklebt. Zusätzlich ist eine Stützscheibe verbaut.
Dieser Stütztopf begrenzt gleichzeitig auch den Hub des Domlagers nach oben hin

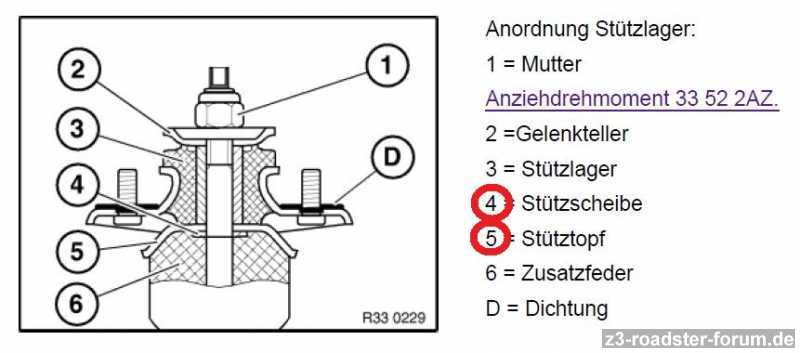

Position 4 und 5

Hier ist das mit den Gummischeiben beschrieben:
https://www.newtis.info/tisv2/a/de/e36-z3-3.0i-roa_200007/repair-manuals/33-rear-axle-rear-wheel-drive-guide/2U084F0

Meines Erachtens nach wurde das bei mir doch falsch zusammengebaut.
Ich gehe davon aus, dass oberhalb des Knubbels, also zwischen Stoßdämpfer und Stützlager noch der Stütztopf mit aufgeklebter Gummischeibe verbaut werden müsste. Wie seht ihr das?

Leider habe ich weder den Originalstoßdämpfer auseinander- noch die neuen Stoßdämpfer zusammen- oder eingebaut.
Für mich sieht der derzeitige Stand aber falsch aus.

Viele Grüße,
Thomas

edit:

Achso, ja, noch mehr Pfusch:
Die Sicherungsbleche für die Antriebswellen in den hinteren Radnaben wurden unter die Mutter gelegt. Da verdrehen sie sich nur beim Verschrauben der Muttern, haben aber keinerlei Sicherungswirkung. Sie gehören über die Mutter und werden mit einer Art Rohr darauf aufgeschlagen.
Oh man, ich krieg schon wieder einen Hals... .
Vielleicht schreibe ich die ganze Pfuschliste ja mal in meinen Vorstellungsthema. Da steht auch irgendwo die Firma, wo ich das habe machen lassen.
https://www.z3-roadster-forum.de/forum/viewtopic.php?f=2&t=33726

[neuling]

[der_Thomas]

Hallo,

was möchtest du mir damit sagen?
Der Monroe-Stoßdämpfer ist - wie du in meinem ersten Beitrag sehen kannst, etwas anders aufgebaut.
Da ist das Staubschutzrohr direkt auf der Kolbenstange befestigt.
Beim Original sitzt das Staubschutzrohr auf dem Stütztopf, in deinem Screenshot Position 6.

Ich frage mich nun, ob der Stütztopf bei mir einfach über die Kolbenstange auf den Knubbel oben gelegt wird - ich vermute ja. Vielleicht weiß es aber jemand

Ansonsten probiere ich es einfach aus

[zumie]

Ich habe meine neuen Monroe genauso eingebaut.Bin jetzt einige hundert Kilometer über wirklich schlechten Straßen im Osten gefahren,wo ich dachte gleich fällt der Wagen auseinander.Und es ist immer noch alles ruhig im hinteren Stoßdämpferbereich.
Gruß Reinhard

[mhjd60]

Hallo,
bei meinen beiden Z3s habe ich auch die MONROE Stoßdämpfer auf der Hinterachse. Anbei die original Einbauzeichnung von MONROE. Wenn ich mir die Bilder so ansehe würde ich auch behaupten daß da etwas nicht ganz stimmt.

Gruß

mhjd60

[der_Thomas]

Hallo mhjd60,

leider fehlt in deinem Beitrag die Einbauanleitung.
kannst du sie bitte noch einmal versuchen hochzuladen?

Dankeschön schon einmal vorab,
Thomas

[Holger_ZZZ]

Den Dämpfern liegt eine Einbaueinleitung bei.
Ich hatte diese auch bei mir verbaut, rein aus dem Gedächtnis würde ich sagen, dass die beiliegende Scheibe auf den Dämpfer muss. Dann das Stützlager, dann die Dichtscheibe mit Gelenkteller.

Ich würde bei den Stützlagern nur verstärkte nehmen, also Meyle oder M3 (M3 Cabrio, e46). Ein metallisches Klappern ist typisch für ein defektes Stützlager.
So wie Du schreibst, ist die Werkstatt nicht gerade zuverlässig bzw gründlich, vielleicht wurde ein minderwertiges Stützlager verbaut.

[Zzz3-BO-1]

... Ein metallisches Klappern ist typisch für ein defektes Stützlager.
So wie Du schreibst, ist die Werkstatt nicht gerade zuverlässig bzw gründlich, vielleicht wurde ein minderwertiges Stützlager verbaut.

Das Stützlager ist eine weitere Fehlerquelle, aber eher ist das der Fehler:

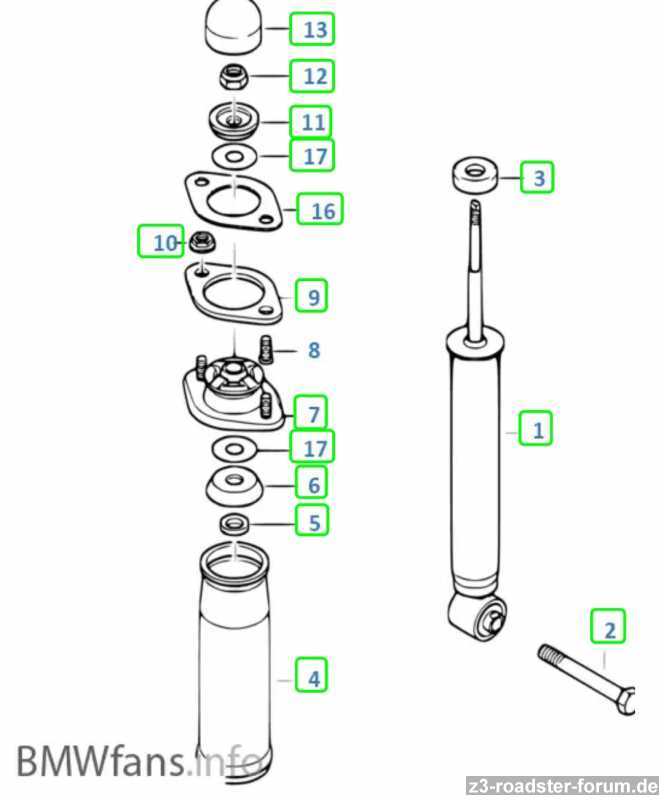

So sieht das bei Zumie und mir aus: Bild aus 03/2019 So muss das sein

Dann darf deine Werkstatt das mal eben vernünftig machen: jeweils neue Muttern für die Stoßdämpfer und jeweils neue für die Stützlager verwenden!

[der_Thomas]

Klasse, ich danke euch. Genau so habe ich mir das mit der Scheibe vorgestellt.
In diese Werkstatt werde ich jedoch keinen Fuß mehr setzen. Dazu aber später an anderer Stelle vielleicht mehr, dann wrde ich das Kind auch noch einmal beim Namen nennen.

Die Stützlager sind von Sachs und wurden von mir bereitgestellt, damit eben kein Mist verbaut wird.
Es war wahrscheinlich sogar mal ein BMW-Emblem auf dem Gummielement des Stüztzlagers, welches für Sachs Aftersales dann aber entfernt wurde.
Die BMW-Ersatzteilnummer ist aber noch vorhanden.
Zumindest das Stützlager hinten rechts hat die Werkstatt beim Einbau aber beschädigt
Also gibt es noch einmal ein paar neue, nun von Lemförder. Zum Glück kosten die nicht die Welt.

Vielen Dank nochmals an euch, ihr habt mir sehr geholfen!
Thomas
