schaltplan seitenspiegel

[axl]

`nabend gemeinde,

nachdem mir so ein a... mal wieder den spiegel abgerissen hat, hab ich nach der reparatur bemerkt daß der stellmotor keinen mucks mehr macht

kann mir jemand die belegung der 4 adern sagen, oder hat einer nen schaltplan davon?

muss der spiegel (heizung) zwingend angeschlossen sein?

bin für infos sehr dankbar, da ich erstmal messen will bevor ich mir nen neuen kauf.

gruß axl

[joesdad]

Ich hoffe, das hilft Dir.
Kabelfarbenzuordnung steht hinten auf der Stelleinheit
Wer lesen kann, kann nix falsch machen
Falls Du Heizung nicht anschließt, solltest Du die beiden schwarzen Waiblein isolieren, nicht dass sie irgendwie an das auf Masse liegende Aluteil kommen und einen Kurzschluß auslösen

[axl]

leider nein. bei mir sind da 4 drähte. blau, weiß,braun und schwarz. vom braunen, und ich meine vom schwarzen gehen die 2 drähte für den spiegel ab. müsste ich morgen gucken.

[Steinbeizzzer]

leider nein. bei mir sind da 4 drähte. blau, weiß,braun und schwarz. vom braunen, und ich meine vom schwarzen gehen die 2 drähte für den spiegel ab. müsste ich morgen gucken.

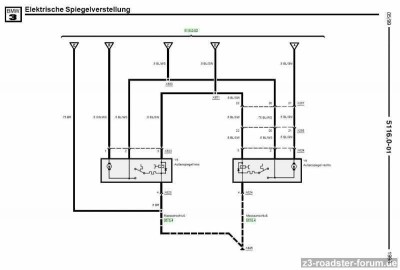

Der Schaltplan ist für beide Spiegel pro Spiegel 4 Drähte, Braun, Schwarz/Weis, Blau/Weis, Blau/Schwarz.

[zumie]

Sonst guckst du beim Beifahrerspiegel ab.

[Steinbeizzzer]

Sonst guckst du beim Beifahrerspiegel ab.

[axl]

danke für die antworten, aber wie die (bei mir einfarbigen) drähte gesteckt werden sollen ist mir schon klar.

was ich brauche ist die info was masse, dauerplus, oder geschaltetes plus/minus ist. ich muss den fehler finden, bzw. den stellmotor auf funktion prüfen.

da die drähte bei mir uni sind, nützt mir der gepostete schaltplan leider nichts.

[Steinbeizzzer]

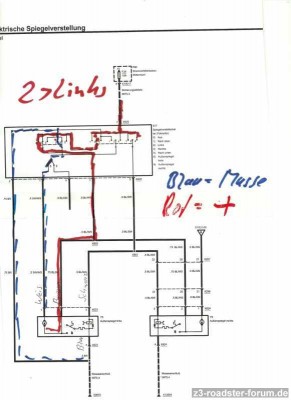

Ich habe Dir aus dem Schaltplan den Stromlauf für den linken Spiegel Spiegel nach links drehen ausgearbeitet. Hoffentlich hilft es Dir weiter.

[zumie]

hast du kein meßgerät oder eine 12vPrüflampe?
