Projekt Mini Cooper Außenspiegel

[zumie]

Hallo,
vielleicht kommst du damit weiter,
Aderbelegung am Minispiegel,

Blau an -,Rot an +,=Spiegel nach aussen,

Blau an +,Rot an -,=Spiegel nach innen,

Blau an -,Grün an +,=Spiegel nach oben,

Grün an -,Blau an +,=Spiegel nach unten,

Gruß
Reinhard

[seppo]

Hallo,
vielleicht kommst du damit weiter,
Aderbelegung am Minispiegel,

Blau an -,Rot an +,=Spiegel nach aussen,

Blau an +,Rot an -,=Spiegel nach innen,

Blau an -,Grün an +,=Spiegel nach oben,

Grün an -,Blau an +,=Spiegel nach unten,

Gruß
Reinhard

Vielen, vielen Dank Reinhard!
Mein Fehler wird bestimmt sein, dass ich Rot an Grün angeschlossen habe.
Werde am Wochende einen erneuten Versuch starten und berichten!

[zumie]

sowie ich es aus dem Schaltplan gelesen habe,brauchst du pro Spiegel,4 Relais,mit jeweils 2Schliesser,um einen Kurzschluß zu verhindern.
Die du dann vom Schalter ansteuern mußt.
Ich habe erstmal eine einfache Variante ohne Relais gemacht,die Spiegel gehen bei Betätigung des Schalters,gleichzeitig,nach oben und nach aussen,
oder umgekehrt.Dazu habe ich das Spiegelglas nach unten/innen gedrückt,und kann dann die optimale Position ansteuern.Reicht erstmal,ich glaube
ich hatte die Spiegel vorher nie verstellt Vielleicht findest du ja noch eine passende Variante.
Gruß
Reinhard

[seppo]

sowie ich es aus dem Schaltplan gelesen habe,brauchst du pro Spiegel,4 Relais,mit jeweils 2Schliesser,um einen Kurzschluß zu verhindern.
Die du dann vom Schalter ansteuern mußt.
Ich habe erstmal eine einfache Variante ohne Relais gemacht,die Spiegel gehen bei Betätigung des Schalters,gleichzeitig,nach oben und nach aussen,
oder umgekehrt.Dazu habe ich das Spiegelglas nach unten/innen gedrückt,und kann dann die optimale Position ansteuern.Reicht erstmal,ich glaube
ich hatte die Spiegel vorher nie verstellt Vielleicht findest du ja noch eine passende Variante.
Gruß
Reinhard

Ich habs mit einem Wechsler Relais geschafft, funktioniert dank deinem Verkabelungshinweis nun wie es sollte.
Keine Kurzschlüsse. Alles Tipitopi.

Beim Hoch- und Runterfahren hörst du das Relais:
Video in voller Funktion mit blauem Glas:
https://drive.google.com/file/d/1s6XuAl ... sp=sharing

Foto mit blauem Glas:
[ externes Bild ]

[stephan530i]

Wow super, toll das du das so sauber hinbekommen hast. Würdest du bitte noch schreiben wie du es verkabelt hast? Dankeeeeeschön

Ich kanns nicht erwarten an meinen Spiegeln weiter zu machen.

[seppo]

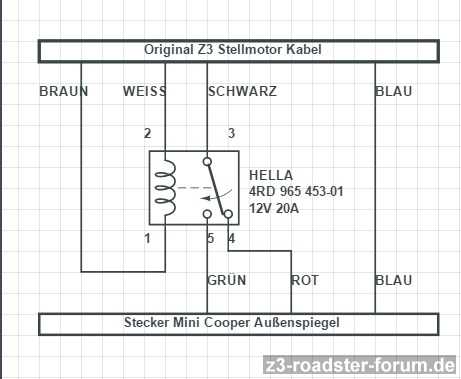

Anbei die Belegung des Relais.
Folgendes Relais kam zum Einsatz:
KFZ MINI Micro Relais Hella 4RD 965 453-01 12V 20A
https://goo.gl/t2PC7j

[zumie]

Anbei die Belegung des Relais.
Folgendes Relais kam zum Einsatz:
KFZ MINI Micro Relais Hella 4RD 965 453-01 12V 20A
https://goo.gl/t2PC7j

Super,Danke,ich wollte meine grauen Gehirnzellen noch mal Qäulen,Relais habe ich noch genug.
Dann werde ich mich noch mal aufraffen.
Die blauen Gläser auch aus der Bucht?
Gruß
Reinhard

[seppo]

Hi Reinhard,

Ja, ist ein britischer Anbieter http://www.ebay.de/itm/121473719371
Die sind allerdings alle Asphärisch. Für mich jetzt kein großes Problem.

Gruß

Sebastian

[zumie]

Hallo Sebastian,
Perfekt,darauf trinken wir ein oder zwei Bier
Gruß
Reinhard

[stephan530i]

Guten Morgen!

Ich bin auch einen Schritt weiter mit meinem "Spiegel". Ich habe meine so modifiziert, das auch der Einrastmechanismus funktioniert. Habt ihr denn übernommen oder andersweitig nachgebaut?

Hier mal ein Bild der Teile die ich mir herausgeschnitten, modifiziert habe:
[ externes Bild ]

Die Karo-Scheibe habe ich mit JB Weld angeklebt, damit diese nicht herumeiert, vorher muss man Scheibe und Spiegelfuß an den Stellen die man kleben will anrauen.
[ externes Bild ]

So wird es dann zusammengesetzt:
[ externes Bild ]

Und das ganze wird intern gegen verdrehen gesperrt, so dass aber die Feder noch ihre Funktion behält:
[ externes Bild ]

Was denkt ihr? Soweit funktioniert es jetzt gut spielfrei. Spiegel rastet gut ein wenn man ihn einklappt.
